Shaanxi Magason-Tech Electronics Co., Ltd. – один из ведущих производителей и поставщиков магнитных сердечников ei pc40 в Китае. Мы стремимся предоставлять высококачественную продукцию по индивидуальному заказу по конкурентоспособной цене. Пожалуйста, не стесняйтесь покупать оптом магнитный сердечник ei pc40 премиум-класса на нашем заводе. Кроме того, доступен бесплатный образец.
Магнитный сердечник EI PC40 — это широко используемый высокочастотный-ферритовый сердечник из MnZn с классической ламинированной структурой EI и формулой материала PC40,-промышленным стандартом, эффективно работающий в диапазоне от 20 кГц до 500 кГц. Обладая низкими потерями в сердечнике, низким повышением температуры, стабильной проницаемостью и стабильными характеристиками, он широко применяется в импульсных источниках питания, инверторах и индукторах фильтров. Будучи стандартизированным ферритовым сердечником, он также поддерживает тонкую пользовательскую обработку. Он полностью отвечает потребностям B2B-клиентов, включая проверку инженерных проектов, мелко-пробное и массовое производство, выступая в качестве ключевого компонента источников питания в промышленном, бытовом, новом энергетическом и медицинском оборудовании.

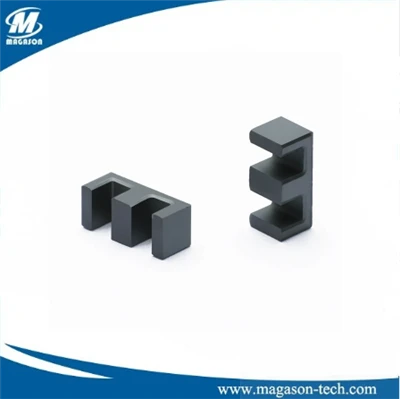

EI-ферритовый сердечник
Ключевые особенности стандартных ядер
Изготовлен из высококачественного ферритового материала PC40 MnZn со стабильной начальной проницаемостью. Низкие потери на гистерезис и потери на вихревые токи позволяют контролировать рост температуры на высокой частоте.
Открытая ламинированная структура с ЭУ с низкой магнитной утечкой и стабильной магнитной цепью, удобна для обмотки трансформатора и индуктора.
Тщательно контролируемые допуски на размеры, гладкая режущая поверхность-без заусенцев, совместимость с оборудованием для автоматической намотки и сборки печатных плат.
Превосходная согласованность-от-партий с минимальными колебаниями магнитных параметров, гарантирующая стабильные характеристики готовой продукции при массовом производстве.
Стабильная работа при нормальной рабочей температуре, устойчивость к высоким температурам и защита от-старения без долгосрочного-ухудшения производительности.
Целевые пользователи: производители блоков питания, производители бытовой техники, производители общепромышленного контрольно-измерительного оборудования и оптовые торговцы для стандартных проектов массового-производства.
Система контроля качества
Мы обладаем многолетним опытом производства ферритовых сердечников и создали замкнутую-полную-систему контроля качества процесса. Строгие проверки осуществляются от поступления сырья, производства, завершения испытаний до отгрузки, чтобы свести к минимуму количество дефектов и решить самую большую проблему клиентов B2B: нестабильность производительности партии.
Все стандартные сердечники строго контролируются по размерным допускам, внешнему виду и постоянству магнитных параметров, без трещин, отсутствующего материала и заусенцев.
Равномерный воздушный зазор пары сердечников и незначительные колебания параметров при массовом производстве помогают покупателям B2B избежать распространенных проблем, включая отклонение индуктивности, аномальное повышение температуры и чрезмерную магнитную утечку при массовом производстве.
Это предпочтительный магнитный компонент для импульсных источников питания, инверторов и фильтрующего оборудования.
Сертификационные документы
Все магнитные сердечники EI PC40 проходят авторитетные испытания на соответствие требованиям. Полные сертификаты и отчеты об испытаниях доступны для экспорта за границу, внутренней приемки проектов и аудита клиентов, чтобы избежать рисков соблюдения цепочки поставок.
Сертификация системы качества
Система управления качеством ISO9001, стандартизированное производство и полный контроль качества.
Экологическое соответствие
Сертификация RoHS, REACH, отсутствие опасных веществ, соответствие экспортным требованиям ЕС.
Отчеты об испытаниях продукции
Отчеты о выпуске партии, отчеты об испытаниях магнитных характеристик, отчеты об испытаниях на старение при высоких-низких температурах.
Благодаря основным преимуществам, таким как низкие потери, высокая проницаемость, высокая стабильность, низкий уровень шума и-экономическая эффективность,Магнитные ферритовые сердечники MnZn EIшироко применяются в различном силовом электронном оборудовании по всему миру, охватывающем гражданскую, промышленную, новую энергетику, промышленный контроль и связь. Они являются основными компонентами источников питания средней и высокой частоты.
Возможность настройки
| Параметр Элемент | Спец. Ценить | Описание |
|---|---|---|
| Марка материала | PC40 Феррит MnZn | Популярный высокочастотный-феррит, сбалансированная производительность и цена. |
| Рабочая частота | 20 кГц - 500 кГц | Подходит для большинства гражданских и промышленных высокочастотных источников питания-. |
| Начальная проницаемость (мкм) | 2300 ±20% | Стабильная проницаемость для постоянной индуктивности |
| Плотность потока насыщения (Bs) | Больше или равно 510 мТл при 25 градусах | Высокая эффективность защиты-насыщения при высокой нагрузке |
| Температура Кюри (Tc) | Больше или равен 130 градусам | Хорошая устойчивость к высоким-температурам |
| Потеря ядра | Характеристика низких потерь | Низкое повышение температуры при высокой частоте, соответствует энергетическому стандарту ErP/DOE |
| Коэффициент индуктивности AL | Стандартный допуск ±5% | ±3% допуск высокой точности доступен по запросу. |
| Рабочая температура | -40 градусов ~ +120 градусов | Широкий температурный диапазон для сложных условий работы |
| Структура | EI-ламинированный сердечник | Низкий поток рассеяния, стабильная магнитная цепь, легкая намотка. |
Часто задаваемые вопросы
Вопрос: В чем разница между ядром EI PC40 и ядром EE? Как выбрать?
A: Сердечник EI имеет ламинированную открытую структуру, прочную конструкцию, удобную намотку и более низкую стоимость, подходящую для общепромышленных и бытовых источников питания. Сердечник EE имеет замкнутый магнитный путь с меньшим потоком рассеяния, что идеально подходит для высокоточного-прецизионного оборудования с низким-помехом. Для массового производства блоков питания общего назначения рекомендуется использовать EI PC40, поскольку он обеспечивает более низкую стоимость.
Вопрос: В чем разница между материалом PC40 и PC95?
О: PC40 работает в обычных высокочастотных приложениях с частотой 20–500 кГц-, имеет стабильную производительность и конкурентоспособную цену и подходит для большинства распространенных источников питания. PC95 — это класс со сверх-низкими-потерями, предназначенный для работы в условиях более высоких частот и-температур в новом энергетическом и медицинском оборудовании с более высокой стоимостью.
Вопрос: Можете ли вы поставить магнитный сердечник EI PC40 с индивидуальным воздушным зазором?
А: Да. Мы можем настроить воздушный зазор точно в соответствии с требуемой индуктивностью, чтобы улучшить характеристики защиты от-насыщения в приложениях с большими-токами и высокими-нагрузками.
Полная таблица параметров
Параметры нашегоMnZn EI Магнитные ферритовые сердечникистабильны и квалифицированы в соответствии с международными стандартами мягких магнитов. Отчеты об измеренных испытаниях могут быть предоставлены инженерам для моделирования схем, выбора модели и сертификации продукции.
Основные сценарии применения:
Высокочастотные трансформаторы для импульсных источников питания
