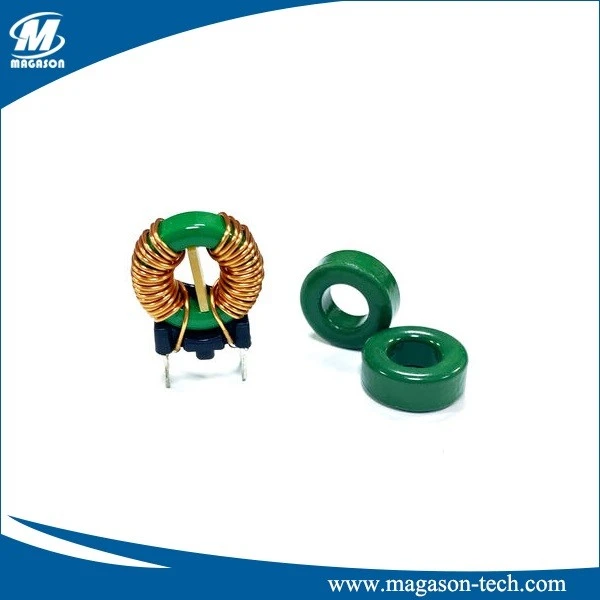

Ферритовые кольца - это керамические соединения, которые демонстрируют магнитные свойства. Материалы обычно представляют собой керамику оксида металлов, состоящая из оксидов железа, никеля-цинка или марганца-цинка. Ферритовые кольцевые ядра представляют собой кусочки феррита в форме снута или цилиндрические формы.
Целью ферритовых колец является подавление шума, присутствующего в цепи без заземления. Кольцевые ядра ферритового кольца подавляют не только помехи, но и шум, перекрестные помехи и другие высокочастотные нарушения от линий напряжения питания, линий сигналов данных и плоскостей заземления. Сердеки ферритового кольца часто используются в платах в кругах для контроля паразитических колебаний, радиочастотной связи и развязки источника питания.
Преимущества ядер ферритового кольца
- Обеспечивает высокое сопротивление и магнитную эффективность к внешним магнитным полям.
- Их равномерные поперечные сечения, легкий вес и небольшой размер уменьшают площадь, занятую на плате.
- Тороидальная форма ядер ферритового кольца заставляет магнитный поток легко уходить, тем самым снижая вероятность излучения.
- Экологически чистый.
- Низкий импеданс увеличивает эффективность, а также электрические характеристики системы или схемы, где используются ядра ферритового кольца.
| Тип ядер | Размеры (мм) | Эффективный параметр | Al value | ||||||||
| D1 | D2 | H | Ae (m㎡) | LE (мм) | Ve (ммдия) | P3 | H6K | H8K | H10K | вес (г) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
