В электронике, аФерритовое ядроэто тип магнитного ядра, изготовленного из феррита, на котором образуются обмотки электрических трансформаторов и других компонентов раны, таких как индукторы. Он используется для его свойств высокой магнитной проницаемости в сочетании с низкой электрической проводимостью (что помогает предотвратить вихревые токи). Более того, из-за его сравнительно низких потерь на высоких частотах феррит широко используется для ядер радиочастотных трансформаторов и индукторов в таких приложениях, как питания переключенного режима и антенны петли ферритов для радиоприемников AM.
Ферриты представляют собой керамические соединения переходных металлов с кислородом, которые являются ферримагнитными, но не проводимыми. Ферриты, которые используются в трансформаторах или электромагнитных ядрах, содержат оксиды железа в сочетании с никельными, цинка и\/или марганцевыми соединениями. Они обладают низкой коэрцитивностью и называются «мягкими ферритами», чтобы отличить их от «твердых ферритов», которые имеют высокую коэрцитивность и используются для изготовления ферритовых магнитов. Низкая коэрцитивность означает, что намагниченность материала может легко обратить вспять направление, рассеивая очень небольшую энергию (потери гистерезиса); В то же время высокое удельное сопротивление материала предотвращает вихревые токи в ядре, еще один источник потери энергии. Наиболее распространенными мягкими ферритами являются:
Феррит марганца-цинка (Mnzn) MNZN имеют более высокие уровни проницаемости и насыщения, чем NIZN.
Никель-цинк феррит (Низн) Ферриты у низн демонстрируют более высокое удельное сопротивление, чем MNZN, и, следовательно, более подходят для частот выше 1 МГц.
Для применений ниже 5 МГц используются ферриты MNZN; Кроме того, Nizn - обычный выбор. Исключение - с общими индукторами в режиме, где порог выбора составляет 70 МГц.
| ТИП | Размеры (мм) | ||
| A | B | ||
| R1.2*5.8 | 1.2±0.1 | 5.8±0.2 | |
|
R2.5*14 |
2.5±0.1 | 14.0±0.5 | |
| R3.5*17.5 | 3.5±0.15 | 17.5±0.5 | |
| R4*15 | 4.0±0.15 | 15.0±0.5 | |
| R4*25 | 4.0±0.15 | 25.0±0.8 | |
| R5*15 | 5.0±0.15 | 15.0±0.15 | |
| R6*15 | 6.0±0.2 | 15.0±0.5 | |
| R8*20 | 8.0±0.3 | 20.0±0.5 | |
| R15*25 | 15.0±0.3 | 25.0±1.0 | |
| ... | ... | ||
Особенность:

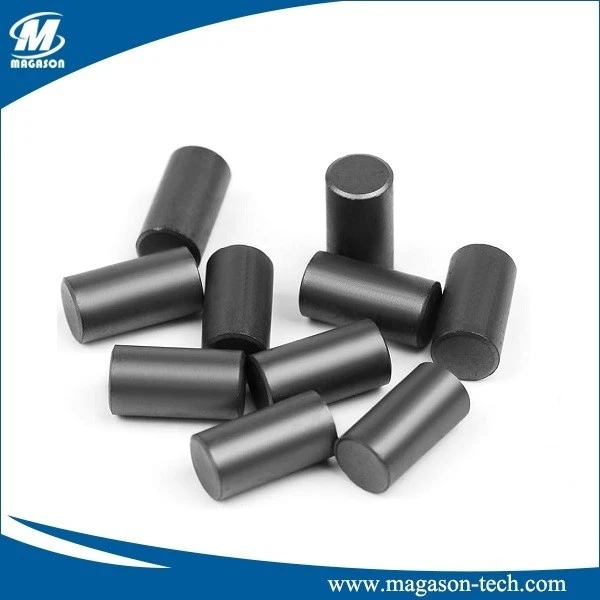

1. Ферритовый стержень с уплощенным профилем, для средней и высокочастотной цепи, антенны
2. Подходит для кристаллического радио, трансформатора и т. Д.
3. может быть сокращено по размеру по мере необходимости.
Диапазон приложений:
Широко используется в цветном телевизоре, сотовых телефонах, мониторах, зарядном устройстве электромобилей, тревоге, DVD, питании переключения, питании, преобразователе DC-DC, высокочастотном трансформаторе, фильтре, индукторе, бытовых приборах, промышленной автоматизации, инструментах, коммуникации, медицинском оборудовании, энергетических лампах и фонарях и так далее.
