Как специализированный поставщик Common Mode Dockes, я часто сталкиваюсь с вопросами от клиентов о различных технических аспектах этих важных компонентов. Один вопрос, который часто возникает: «Каков ток насыщения общей дроссельной режима?» В этом блоге я стремлюсь дать всесторонний ответ на этот вопрос, проливая свет на значение тока насыщения, как он влияет на производительность и почему он имеет значение в реальных приложениях мира.
Понимание оснований общего режима духов
Прежде чем углубляться в ток насыщения, важно понять, что такое общий режим. Общий дроссель режима - это тип индуктора, предназначенный для фильтрации общего шума в режиме в электрических цепях. В типичной электрической системе существует два типа шума: дифференциальный - режим и общий режим. Дифференциальный - режим шума возникает между сигналом и обратным путем, в то время как шум общего - режима влияет на обоих проводников одновременно с одной и той же фазой и амплитудой.
Общий режим задыхает работу, представляя высокий импеданс для общих сигналов режима, позволяя дифференциальным сигналам режима проходить с минимальным ослаблением. Они состоят из двух или более катушек, намотанных на одном ядре. Эта конструкция помогает эффективно отклонять общие помехи, обеспечивая стабильность и надежность электронных устройств.
Вы можете исследовать наш ассортиментТороидский общий режим дух, который предлагает отличную производительность в фильтрации общего шума в режиме из -за своего тороидального конструкции ядра.
Что такое ток насыщения?
Ток насыщения общего дросселя режима определяется как максимальный ток постоянного тока или переменного тока, который может протекать через индуктор, не заставляя его войти в область насыщения. В магнитных материалах насыщение - это состояние, где магнитное поле, полученное током в катушке, больше не может увеличить намагничность материала ядра.
Когда общий дроссельный режим работает ниже тока насыщения, он ведет себя как линейный индуктор. Значение индуктивности остается относительно постоянным, и дроссель может эффективно отфильтровать общий шум. Однако, когда ток превышает ток насыщения, индуктивность дросселя начинает быстро уменьшаться. Это снижение индуктивности снижает способность дросселя фильтровать общий шум режима, что приводит к снижению производительности в общей электрической системе.
Математически ток насыщения часто определяется магнитными свойствами материала ядра, количеством поворотов в катушке и физическими размерами дросселя. Например, удушье с большими площадью поперечного сечения ядра, как правило, обрабатывать более высокие токи насыщения, потому что они имеют больше магнитного материала, доступного для хранения магнитной энергии.
Факторы, влияющие на ток насыщения
Несколько факторов могут повлиять на ток насыщения общего дросселя.
Основной материал
Выбор основного материала играет решающую роль в определении тока насыщения. Разные материалы ядра имеют разные плотности потока насыщения. Например, ферритовые ядер широко используются в общих дух, потому что они имеют относительно высокую проницаемость и низкие потери ядра на высоких частотах. Тем не менее, ферритовые ядра обычно имеют более низкую плотность потока насыщения по сравнению с некоторыми другими магнитными материалами, такими как порошкообразное железо. В результате общий режим духи с ферритовыми ядрами могут иметь более низкие токи насыщения.
Количество поворотов
Количество поворотов в катушке также влияет на ток насыщения. Как правило, увеличение количества поворотов увеличивает индуктивность дросселя. Тем не менее, это также может уменьшить ток насыщения, потому что больше поворотов означает более сильное магнитное поле создается для данного тока, что может легче привести ядро к насыщению.
Физические измерения
Физический размер дросселя, в том числе площадь поперечного разреза ядра и длину магнитного пути, влияет на ток насыщения. Большая площадь скрещивания ядра обеспечивает больше места для магнитного потока, что позволяет дросселу обрабатывать более высокие токи перед насыщением. Точно так же более короткая длина магнитного пути может снизить нежелание магнитной цепи, что позволяет сердечнике сохранять большую магнитную энергию без насыщения.
Важность тока насыщения в приложениях
Понимание тока насыщения общего дросселя режима имеет решающее значение в различных приложениях.
Приложения питания
В цепях питания общие духи режима используются для фильтрации шума общего - режима между входом и выходом источника питания. Эти цепи часто несут относительно высокие течения. Если выбранный общий режим дросселя имеет слишком низкий ток насыщения, он может насыщать в нормальных условиях работы. Эта насыщенность может привести к повышению уровня шума в источнике питания, что влияет на производительность подключенных электронных устройств. Например, в переключенном режиме питания питания насыщение дросселя общего режима может вызвать волновую силу и нестабильность напряжения, что приведет к неисправности или снижению срока службы устройств, включенных в силу.
Телекоммуникационное оборудование
Телекоммуникационные системы требуют высокой скорости и передачи данных с низким уровнем шума. Общие духи режима используются на входных и выходных портах устройств связи, чтобы подавить общие помехи - режим. В этих приложениях ток насыщения дросселя должен быть тщательно выбран, чтобы убедиться, что он может обрабатывать рабочие токи без насыщения. Насыщенный дроссель может вызвать искажение сигнала и потерю целостности данных, что приведет к ошибкам связи и снижению производительности системы.

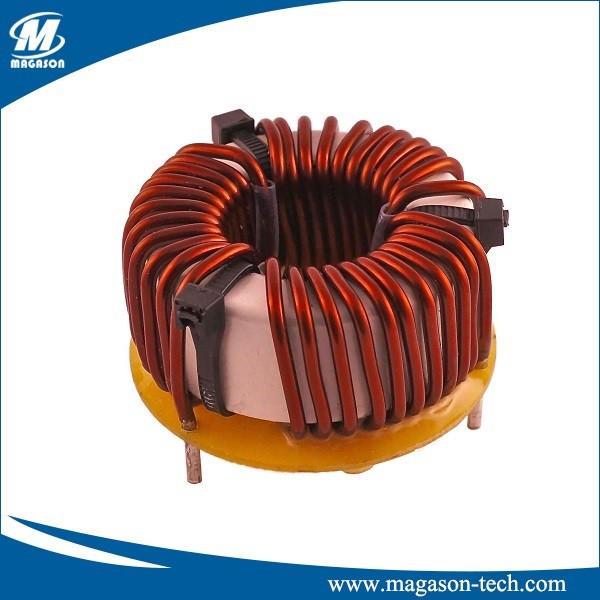

Вы можете найти подходящееИндукционная катушкаВарианты в нашем каталоге продуктов, которые предназначены для удовлетворения конкретных требований различных приложений, в том числе с высокими - текущими потребностями.
Измерение тока насыщения
Существует несколько методов измерения тока насыщения общего дросселя режима. Одним из распространенных методов является использование тока -ступенчатого теста. В этом тесте ток постоянного тока или переменного тока постепенно увеличивается через дроссель при измерении значения индуктивности. Ток, при котором индуктивность начинает значительно падать, считается током насыщения.
Другой подход заключается в использовании измерения плотности магнитного потока. Измеряя силу магнитного поля вокруг ядра дросселя при увеличении тока, точка, в которой можно определить насыщенные ядра. Этот метод требует специализированного оборудования, такого как датчик эффекта зала - для точного измерения магнитного поля.
Выбор правильного общего дросселя в режиме на основе тока насыщения
При выборе дросселя общего режима для конкретного приложения важно рассмотреть ожидаемый эксплуатационный ток. Ток насыщения дросселя должен быть выше, чем максимальный ток, который цепь, вероятно, будет переносить в нормальных условиях эксплуатации. Запас безопасности часто добавляется для учета любых неожиданных пиков или вариаций тока.
Например, если схема, как ожидается, будет иметь максимальный непрерывный ток 2A, рекомендуется выбрать общий дух режима с током насыщения не менее 2,5А или выше, чтобы обеспечить надежную работу. Кроме того, также следует учитывать другие факторы, такие как частотный диапазон, требования к импедансу и ограничения размера.

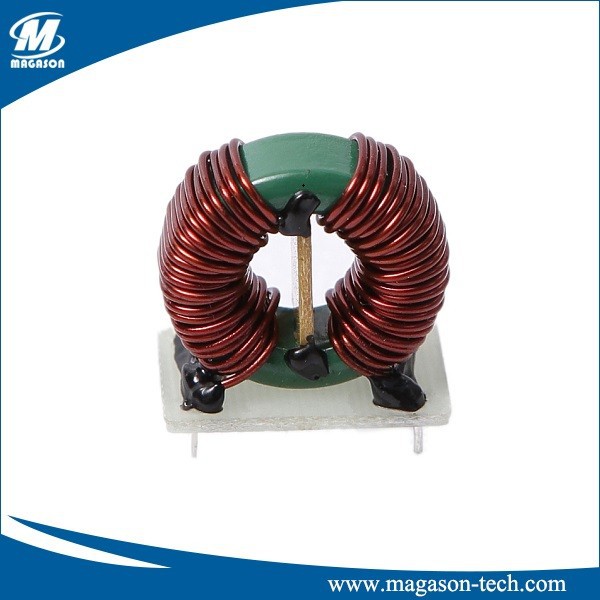

Мы предлагаем широкий спектрДроссельный индукторВарианты, и наша техническая команда может помочь вам в выборе наиболее подходящего дросселя на основе ваших конкретных требований, включая ток насыщения.
Заключение
Ток насыщения общего дросселя режима является критическим параметром, который непосредственно влияет на его производительность при фильтрации общего шума. Понимая концепцию тока насыщения, факторов, которые влияют на него, и ее значение в различных приложениях, вы можете принимать обоснованные решения при выборе общего режима для ваших электрических или электронных систем.
Если вы находитесь на рынке для высокого качественного общего режима удушья с помощью хорошо - определенных токов насыщения, мы приглашаем вас участвовать в обсуждении закупок. Мы стремимся предоставить лучшие продукты и отличное обслуживание клиентов для удовлетворения ваших потребностей. Не стесняйтесь обратиться к нашей команде по продажам, чтобы начать разговор о ваших конкретных требованиях.
Ссылки
- «Магнитные компоненты и трансформаторы: для электроники» от Middlebrook, Rd
- «Анализ и дизайн линейных схем» Ирвина, JD
- «Принципы и применение электромагнитной совместимости» от OTT, HW
