Как различные модели эквивалентных схем влияют на производительность сердечника из железного порошка?
Как поставщик сердечников из железного порошка, я лично стал свидетелем той решающей роли, которую эти компоненты играют в различных электрических приложениях. Сердечники из железного порошка широко используются в силовой электронике, телекоммуникациях и системах возобновляемых источников энергии благодаря своим превосходным магнитным свойствам и экономической эффективности. Одним из аспектов, который существенно влияет на характеристики сердечников из железного порошка, является выбор моделей эквивалентных схем. В этом блоге мы рассмотрим, как различные модели эквивалентных схем могут повлиять на производительность сердечников из железного порошка.
Понимание сердечников из железного порошка
Прежде чем углубляться в влияние моделей эквивалентных схем, давайте кратко разберемся, что такое сердечники из железного порошка. Сердечники из железного порошка изготавливаются путем сжатия частиц железного порошка вместе, часто с использованием изолирующего связующего. Такая конструкция придает им уникальные магнитные характеристики, такие как высокая плотность потока насыщения, хорошая температурная стабильность и относительно низкие потери в сердечнике в широком диапазоне частот. Эти свойства делают их подходящими для таких применений, как индукторы, трансформаторы и фильтры.
Модели эквивалентных схем: обзор
Модели эквивалентных схем представляют собой упрощенные электрические представления, имитирующие поведение сложного физического компонента, в данном случае сердечника из железного порошка. Они являются важными инструментами для инженеров и проектировщиков, поскольку позволяют упростить анализ и прогнозирование производительности ядра в схеме. Существует несколько типов моделей эквивалентных схем для сердечников из железного порошка, каждый из которых имеет свой уровень сложности и точности.
Простая модель серии R-L
Простейшей моделью эквивалентной схемы для сердечника из железного порошка является модель серии R-L, которая состоит из резистора (R), включенного последовательно с катушкой индуктивности (L). Индуктивность (L) представляет собой способность сердечника накапливать магнитную энергию, тогда как сопротивление (R) отвечает за потери в сердечнике, в основном на гистерезис и потери на вихревые токи.
Эту модель легко понять и проанализировать, что делает ее полезной для быстрых оценок и первоначального проектирования схем. Однако у него есть существенные ограничения, когда дело доходит до точного представления характеристик сердечников из железного порошка. Например, предполагается, что потери в сердечнике являются функцией исключительно одного значения сопротивления, что не совсем точно, поскольку потери в сердечниках из железного порошка могут меняться в зависимости от частоты, плотности потока и температуры.
С практической точки зрения, если мы полагаемся исключительно на простую модель ряда R-L, мы можем недооценить или переоценить потери в сердечнике в реальном приложении. Это может привести к неоптимальному выбору конструкции, например, к выбору индуктора с недостаточной или чрезмерной мощностью.
Параллельная модель R-L-C
Более продвинутой моделью эквивалентной схемы для сердечников из железного порошка является параллельная модель R-L-C. В этой модели конденсатор (C) добавляется параллельно с комбинацией последовательностей R-L. Конденсатор представляет собой распределенную емкость внутри сердечника и обмотки, которая становится более значимой на более высоких частотах.
Параллельная модель R-L-C обеспечивает более точное представление поведения ядра, особенно на высоких частотах. Распределенная емкость может вызвать резонансные эффекты в сердечнике, что может повлиять на импеданс и общую производительность схемы. Включив конденсатор в модель, инженеры могут предсказать эти резонансные частоты и разработать схемы, позволяющие избежать их или эффективно использовать.
Например, в высокочастотном преобразователе мощности резонанс, вызванный распределенной емкостью в сердечнике из железного порошка, может привести к увеличению электромагнитных помех (ЭМП). Используя параллельную модель R-L-C, разработчики могут определить резонансные частоты и добавить соответствующие фильтрующие компоненты для уменьшения электромагнитных помех.
Частотно-зависимые модели
В дополнение к базовым последовательным и параллельным моделям существуют также частотно-зависимые модели эквивалентных схем для сердечников из железного порошка. Эти модели учитывают, как параметры сердечника (такие как индуктивность, сопротивление и емкость) изменяются с частотой.
По мере увеличения частоты магнитные свойства сердечников из железного порошка изменяются из-за таких явлений, как скин-эффект и эффект близости. Скин-эффект заставляет ток концентрироваться вблизи поверхности проводника, увеличивая эффективное сопротивление. С другой стороны, эффект близости вызван взаимодействием между соседними проводниками, что еще больше изменяет характеристики импеданса.
Частотно-зависимые модели используют математические уравнения или справочные таблицы, чтобы представить, как основные параметры изменяются в зависимости от частоты. Это позволяет более точно анализировать и проектировать схемы, работающие в широком диапазоне частот. Например, в широкополосной системе связи, где частоты сигналов могут варьироваться от нескольких килогерц до нескольких гигагерц, частотно-зависимая модель имеет решающее значение для обеспечения оптимальной работы компонентов на основе сердечника из железного порошка.
Влияние на параметры производительности
Выбор модели эквивалентной схемы может оказать существенное влияние на некоторые рабочие параметры сердечников из железного порошка.
Индуктивность
Индуктивность сердечника из железного порошка является ключевым параметром, определяющим количество магнитной энергии, которую он может хранить. Различные модели эквивалентных схем могут предсказывать разные значения индуктивности, особенно на высоких частотах. Простая модель серии R–L предполагает постоянное значение индуктивности, тогда как более сложные модели учитывают частотно-зависимые изменения индуктивности из-за таких факторов, как магнитное насыщение и распределенная емкость.
Точное прогнозирование индуктивности имеет решающее значение для таких приложений, как дроссели в источниках питания. Если индуктивность недооценена, дроссель может не накопить достаточно энергии, что приведет к нестабильности выходного напряжения. С другой стороны, завышение индуктивности может привести к использованию более крупного и дорогого дросселя, чем необходимо.
Основные потери
Как упоминалось ранее, потери в сердечнике являются серьезной проблемой при использовании сердечников из железного порошка. Различные модели эквивалентных схем представляют потери в сердечнике по-разному. Простая модель серии R–L представляет потери в сердечнике с одним резистором, тогда как более продвинутые модели учитывают частотно-зависимый характер потерь.
Точное прогнозирование потерь в активной зоне имеет важное значение для энергоэффективного проектирования. Высокие потери в сердечнике могут привести к повышенному выделению тепла, что не только снижает эффективность схемы, но и сокращает срок службы компонентов. Используя более точную модель эквивалентной схемы, разработчики могут оптимизировать конструкцию сердечника, чтобы минимизировать потери.
Импеданс
Импеданс сердечника из железного порошка является еще одним важным параметром производительности, особенно на высоких частотах. Параллельная модель R-L-C и частотно-зависимые модели могут обеспечить более точное представление характеристик импеданса по сравнению с простой последовательной моделью R-L.
Понимание импеданса имеет решающее значение для таких приложений, как фильтры и согласующие сети. Если импеданс не спрогнозирован точно, фильтр может не обеспечить желаемую частотную характеристику или согласующая сеть не сможет обеспечить оптимальную передачу мощности.
Наши продукты и важность выбора модели

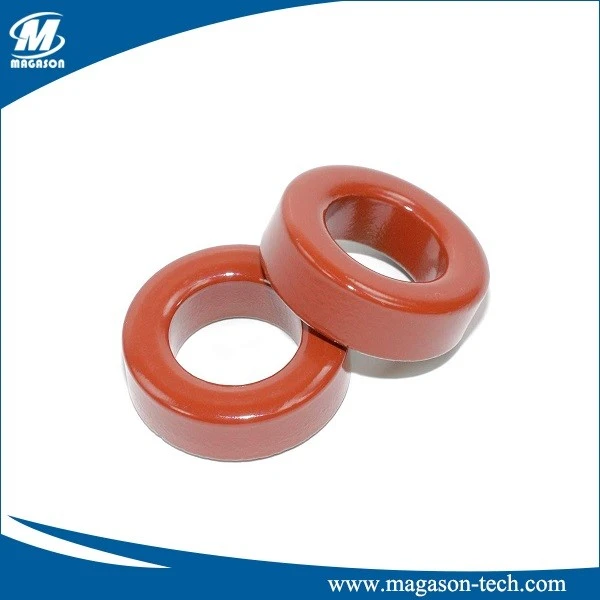

Наша компания предлагает широкий ассортимент сердечников из железного порошка, в том числеЖелто-белый тороидальный сердечник,Магнитный порошковый сердечник, и26 Материал тороидального сердечника. Каждый из этих продуктов обладает уникальными магнитными свойствами, и выбор модели эквивалентной схемы может существенно повлиять на их характеристики в различных приложениях.
Например, если вы проектируете низкочастотный источник питания, для первоначального анализа может быть достаточно простой модели серии R–L. Однако, если вы работаете над высокочастотной системой связи, для полного понимания поведения наших сердечников из железного порошка необходима более совершенная частотно-зависимая модель.
Мы понимаем проблемы, с которыми сталкиваются инженеры и проектировщики при выборе правильной модели эквивалентной схемы для своих приложений. Именно поэтому наша служба технической поддержки всегда готова вам помочь. Мы можем предоставить вам подробные данные и рекомендации относительно того, какая модель наиболее подходит для вашего конкретного случая использования.
Свяжитесь с нами для закупок и консультаций
Если вы заинтересованы в покупке наших сердечников из железного порошка или вам нужна дополнительная информация о моделях эквивалентных схем и их влиянии на производительность, мы рекомендуем вам обратиться к нам. Наша команда экспертов может предоставить вам персональную консультацию, основанную на ваших конкретных требованиях. Независимо от того, работаете ли вы над небольшим проектом или над крупномасштабным промышленным применением, у нас есть подходящее решение для сердечника из железного порошка.
Давайте работать вместе, чтобы оптимизировать вашу схему и добиться максимально возможной производительности с помощью наших высококачественных сердечников из железного порошка.
