Электромагнитные помехи (ЭМП) являются распространенной проблемой в области электротехники, особенно когда речь идет о таких устройствах, как датчики тока. Как ведущий поставщик датчиков тока, мы понимаем исключительную важность защиты этих датчиков от электромагнитных помех для обеспечения точной и надежной работы. В этом сообщении блога мы рассмотрим различные методы и лучшие практики защиты датчиков тока от электромагнитных помех.
Понимание электромагнитных помех
Прежде чем углубляться в методы экранирования, важно понять, что такое электромагнитные помехи и как они влияют на датчики тока. ЭМП относится к помехам, которые влияют на электрическую цепь из-за электромагнитной индукции или электромагнитного излучения, излучаемого внешним источником. Эти помехи могут привести к неточным показаниям, искажению сигнала и даже полному выходу из строя преобразователя тока.
Существует два основных типа электромагнитных помех: кондуктивные и излучаемые. Кондуктивные электромагнитные помехи распространяются по линиям электропередачи, сигнальным линиям или другим проводникам, а излучаемые электромагнитные помехи распространяются по воздуху в виде электромагнитных волн. Датчики тока чувствительны к обоим типам электромагнитных помех, которые могут возникать из различных источников, таких как источники питания, двигатели, радиочастотные передатчики и другие электронные устройства.
Почему экранирование необходимо для датчиков тока
Датчики тока предназначены для точного измерения электрического тока. Однако электромагнитные помехи могут внести в измерения шум и ошибки, что приведет к получению ненадежных данных. Экранирование необходимо для защиты преобразователя от внешних электромагнитных полей и обеспечения его работы в заданном диапазоне точности.
Помимо повышения точности измерений, экранирование также помогает повысить общую надежность и долговечность датчика тока. Уменьшая воздействие электромагнитных помех, преобразователь с меньшей вероятностью преждевременно выйдет из строя или ухудшит производительность, что может привести к дорогостоящим простоям и техническому обслуживанию.
Методы экранирования датчиков тока
1. Металлические корпуса
Одним из наиболее эффективных способов защитить датчик тока от электромагнитных помех является использование металлического корпуса. Такие металлы, как алюминий, медь и сталь, являются отличными проводниками электричества и могут действовать как клетка Фарадея, блокируя попадание внешних электромагнитных полей на преобразователь.
При выборе металлического корпуса важно выбрать материал с высокой проводимостью и низкой магнитной проницаемостью. Алюминий является популярным выбором из-за его легкого веса, устойчивости к коррозии и хороших защитных свойств. Корпус должен быть спроектирован таким образом, чтобы полностью закрывать преобразователь тока и иметь надлежащее заземление, обеспечивающее безопасное рассеивание любых наведенных токов.
2. Экранированные кабели
Еще одним важным аспектом экранирования является использование экранированных кабелей. Экранированные кабели имеют проводящий слой, обычно изготовленный из меди или алюминия, который окружает внутренние проводники. Этот экран действует как барьер, не позволяя внешним электромагнитным полям создавать помехи в кабеле.
При подключении датчика тока крайне важно использовать экранированные кабели как для источника питания, так и для вывода сигнала. Экран должен быть надлежащим образом заземлен на обоих концах кабеля, чтобы обеспечить эффективное экранирование. Кроме того, кабель следует прокладывать вдали от источников электромагнитных помех, таких как высоковольтные линии электропередачи и двигатели.
3. Заземление
Правильное заземление имеет важное значение для эффективного экранирования. Заземление обеспечивает путь с низким сопротивлением для протекания любых наведенных токов, предотвращая их влияние на работу преобразователя тока.
Датчик тока должен быть заземлен на общую точку заземления, желательно на то же заземление, что и остальная электрическая система. Это помогает гарантировать, что все компоненты имеют одинаковый электрический потенциал, и снижает риск возникновения контуров заземления, которые могут создавать дополнительные шумы и помехи.
4. Ферритовые бусины
Ферритовые бусины — это пассивные электронные компоненты, которые можно использовать для подавления высокочастотных электромагнитных помех. Они работают путем преобразования электромагнитной энергии в тепло, эффективно снижая уровень шума в цепи.
Ферритовые бусины могут быть размещены на линиях питания и сигнальных линиях преобразователя тока для фильтрации высокочастотных помех. Они особенно эффективны для снижения кондуктивных электромагнитных помех, которые часто возникают при переключении источников питания и других высокоскоростных электронных устройств.
5. Особенности проектирования печатной платы

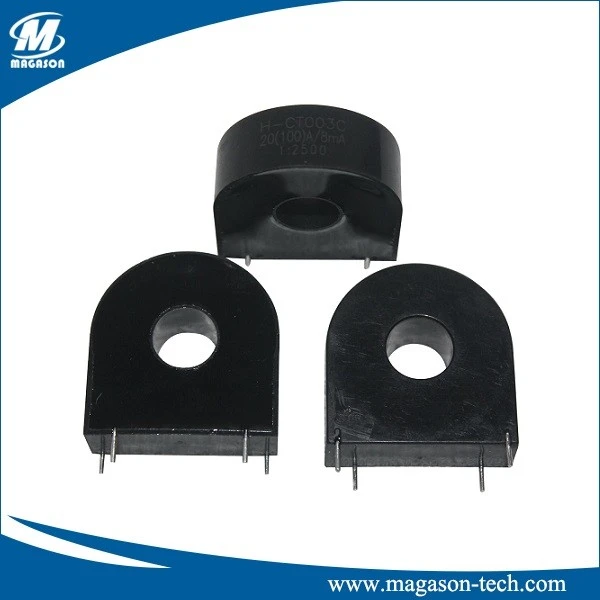

Если вы используете [трансформатор тока для монтажа на печатной плате], правильная конструкция печатной платы имеет решающее значение для экранирования. Печатная плата должна быть спроектирована с заземляющим слоем, который действует как экран и помогает уменьшить электромагнитную связь между различными компонентами.
Кроме того, компоновка печатной платы должна быть оптимизирована для минимизации длины трасс сигнала и уменьшения площади контура, что может помочь уменьшить излучаемые электромагнитные помехи. Компоненты следует размещать таким образом, чтобы свести к минимуму их воздействие на внешние электромагнитные поля, а чувствительные компоненты, такие как датчик тока, следует располагать вдали от источников шума.
Рекомендации по экранированию датчиков тока
1. Проведите обследование объекта
Перед установкой датчика тока важно провести обследование объекта для выявления потенциальных источников электромагнитных помех. Это может помочь вам определить соответствующие меры экранирования и обеспечить установку датчика в месте с минимальными электромагнитными помехами.
2. Проверьте и проверьте защиту.
После того как меры по защите будут реализованы, важно протестировать и подтвердить эффективность защиты. Это можно сделать с помощью специального оборудования, такого как приемник электромагнитных помех или анализатор спектра. Измеряя электромагнитное излучение до и после экранирования, вы можете определить, удалось ли экранирование снизить воздействие электромагнитных помех.
3. Регулярное техническое обслуживание и осмотр.
Экранирование – это не единовременное решение. Важно проводить регулярное техническое обслуживание и проверку компонентов экранирования, чтобы убедиться в их хорошем рабочем состоянии. Сюда входит проверка на наличие каких-либо признаков повреждения или коррозии металлического корпуса, экранированных кабелей и заземляющих соединений.
Заключение
Экранирование датчика тока от электромагнитных помех имеет важное значение для точной и надежной работы. Используя комбинацию металлических корпусов, экранированных кабелей, надлежащего заземления, ферритовых шариков и методов проектирования печатных плат, вы можете эффективно защитить преобразователь от внешних электромагнитных полей и гарантировать, что он обеспечивает точные измерения тока.

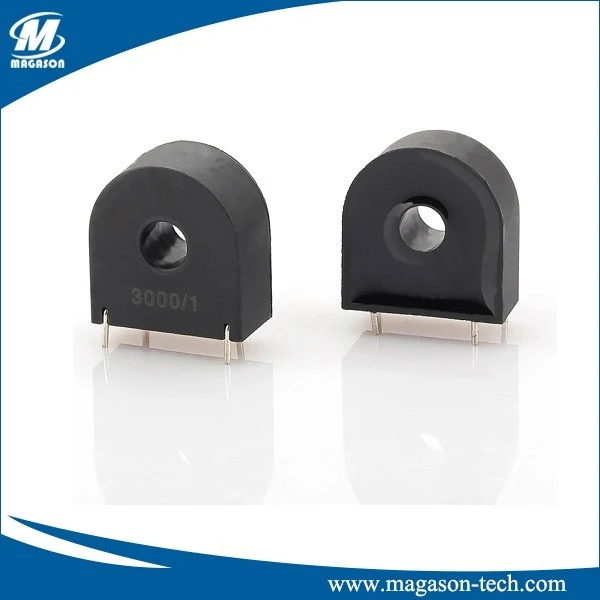

Как поставщик [преобразователей тока] мы стремимся предоставлять нашим клиентам высококачественную продукцию и решения, предназначенные для работы в сложных электромагнитных условиях. Если у вас есть какие-либо вопросы или вам нужна помощь в экранировании вашего датчика тока, свяжитесь с нами для получения дополнительной информации. Мы будем рады обсудить ваши конкретные требования и помочь вам найти лучшее решение для вашего приложения.
