Привет! Я поставщик воздушных змеевиков, и сегодня я расскажу о том, как рассчитать коэффициент связи между двумя воздушными змеевиками. Это очень важная тема в мире электроники, особенно когда вы имеете дело с такими вещами, как трансформаторы и резонансные схемы.

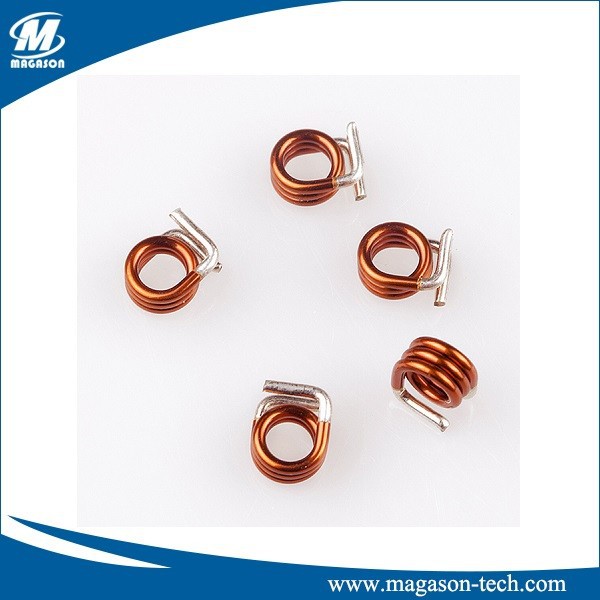

Прежде всего, давайте быстро разберемся, что такое воздушные змеевики. Воздушные катушки, также известные какИндуктор с воздушной ранойПо сути, это катушки проволоки, в которых в качестве материала сердцевины используется воздух. Они довольно распространены во многих электронных приложениях, потому что у них нет потерь, присущих магнитным сердечникам.
Коэффициент связи, обычно обозначаемый как «k», является мерой того, насколько хорошо магнитное поле одной катушки связано с другой. Оно находится в диапазоне от 0 до 1. Значение 0 означает отсутствие связи вообще, а значение 1 означает идеальное сцепление.
Основы магнитной связи
Когда у вас есть две воздушные катушки близко друг к другу, ток, текущий через одну катушку, создает магнитное поле. Часть этого магнитного поля проходит через другую катушку и индуцирует в ней электродвижущую силу (ЭДС). В этом вся идея магнитной связи.
Допустим, у нас есть две катушки, Катушка 1 и Катушка 2. Взаимная индуктивность (M) между этими двумя катушками является ключевым фактором при расчете коэффициента связи. Взаимная индуктивность — это мера того, насколько магнитное поле одной катушки может индуцировать напряжение в другой.
Формула коэффициента связи
Формула расчета коэффициента связи:
[ k = \frac{M}{\sqrt{L_1L_2}} ]
где:
- ( k ) — коэффициент связи
- (M) — взаимная индуктивность между двумя катушками.
- ( L_1 ) — самоиндукция катушки 1.
- ( L_2 ) — самоиндукция катушки 2.
Итак, чтобы найти коэффициент связи, нам сначала нужно выяснить взаимную индуктивность и самоиндукции двух катушек.
Расчет собственной индуктивности
Самоиндукция воздушной катушки может быть рассчитана по разным формулам в зависимости от формы катушки. Для простого соленоида (длинной цилиндрической катушки) формула самоиндукции выглядит следующим образом:
[ L=\frac{\mu_0N^2A}{l} ]
где:
- ( L ) — самоиндукция
- ( \mu_0 = 4\pi\times10^{- 7}\mathrm{H/m}) — проницаемость свободного пространства.
- ( N ) — количество витков в катушке
- (A) — площадь поперечного сечения катушки.
- ( l ) — длина катушки
Допустим, у нас есть соленоид со 100 витками, площадью поперечного сечения ( 10^{-4}\mathrm{m}^2 ) и длиной 0,1 м. Мы можем рассчитать его собственную индуктивность следующим образом:
[ L=\frac{4\pi\times10^{-7}\times(100)^2\times10^{-4}}{0.1}]
[L = 4 \ pi \10 ^ {- 7} \ mathrm {h} \ Approx1,26 \ Times10 ^ {- 6} \ MATHRM {H}
Измерение взаимной индуктивности
Измерение взаимной индуктивности может быть немного сложным. Один из способов — использовать цепь с источником переменного тока. Вы можете подключить одну катушку к источнику переменного тока и измерить наведенное напряжение в другой катушке.
Наведенное напряжение ( V_2 ) в Катушке 2 из-за тока ( I_1 ) в Катушке 1 определяется выражением ( V_2 = M\frac{dI_1}{dt} ). Если мы приложим синусоидальный ток ( I_1 = I_{10}\sin(\omega t)), то (\frac{dI_1}{dt}=\omega I_{10}\cos(\omega t)). Действующее значение индуцированного напряжения ( V_{2rms} ) и среднеквадратичное значение тока ( I_{1rms} ) связаны соотношением ( V_{2rms}=\omega MI_{1rms} ). Итак, мы можем измерить ( V_{2rms} ) и ( I_{1rms} ) и частоту ( f ) (поскольку ( \omega = 2\pi f )) чтобы найти ( M ).
Факторы, влияющие на коэффициент связи
Существует несколько факторов, которые могут повлиять на коэффициент связи между двумя воздушными катушками.
Расстояние между катушками
Чем ближе расположены две катушки, тем выше коэффициент связи. По мере увеличения расстояния между ними магнитное поле от одной катушки, проходящее через другую, уменьшается, как и связь.
Ориентация катушек
Ориентация катушек также имеет значение. Если катушки расположены параллельно друг другу, связь обычно выше, чем если бы они были перпендикулярны. Когда они перпендикулярны, силовые линии магнитного поля одной катушки с меньшей вероятностью пройдут через другую.
Размер и форма катушек
Размер и форма катушек могут влиять на соединение. Катушки большего размера или катушки с более благоприятной формой для взаимодействия с магнитным полем будут иметь более высокий коэффициент связи.
Практическое применение расчета коэффициента связи
Знание коэффициента связи имеет решающее значение во многих практических приложениях.
Трансформеры
В трансформаторах желателен высокий коэффициент связи, поскольку это означает более эффективную передачу энергии от первичной обмотки к вторичной. Тщательно спроектировав катушки и их расположение, мы можем увеличить связь и улучшить характеристики трансформатора.
Резонансные схемы
В резонансных контурах коэффициент связи влияет на резонансные характеристики. Его можно настроить для достижения желаемой частотной характеристики и полосы пропускания.
Советы по проектированию воздушных змеевиков с высокой связью
Если вы хотите спроектировать воздушные теплообменники с высоким коэффициентом связи, вот несколько советов:
- Минимизируйте расстояние между катушками. Но будьте осторожны и не приближайте их слишком близко, так как это может вызвать другие проблемы, такие как увеличение емкости между катушками.
- Правильно выровняйте катушки. Убедитесь, что они параллельны и центрированы друг относительно друга.
- Если возможно, используйте катушки большего размера. Это дает больше места для взаимодействия магнитного поля.
Заключение
Расчет коэффициента связи между двумя воздушными катушками является важной частью проектирования электроники. Понимая формулы и факторы, влияющие на связь, вы сможете проектировать более эффективные схемы.
Как поставщик воздушных змеевиков я знаю, насколько важно иметь высококачественные змеевики с правильными характеристиками соединения. Независимо от того, работаете ли вы над небольшим проектом или над крупномасштабным промышленным применением, наличие подходящих воздушных змеевиков может иметь большое значение.
Если вы ищете воздушные змеевики или у вас есть какие-либо вопросы о коэффициентах связи и о том, как они связаны с вашим проектом, не стесняйтесь обращаться к нам. Я здесь, чтобы помочь вам найти идеальные воздушные змеевики для ваших нужд и провести вас через процесс получения от них максимальной производительности. Давайте начнем разговор и посмотрим, как мы можем работать вместе для достижения ваших целей.
Ссылки
- «Основы электрических цепей» Чарльза К. Александра и Мэтью НО Садику.
- «Электромагнитные поля и волны» Дэвида К. Ченга
