Привет! Как поставщик тороидальных индукторов, в последнее время я получаю много вопросов о том, как коэффициент связи влияет на работу этих изящных маленьких компонентов. Итак, я решил углубиться в эту тему и поделиться некоторыми мыслями со всеми вами.

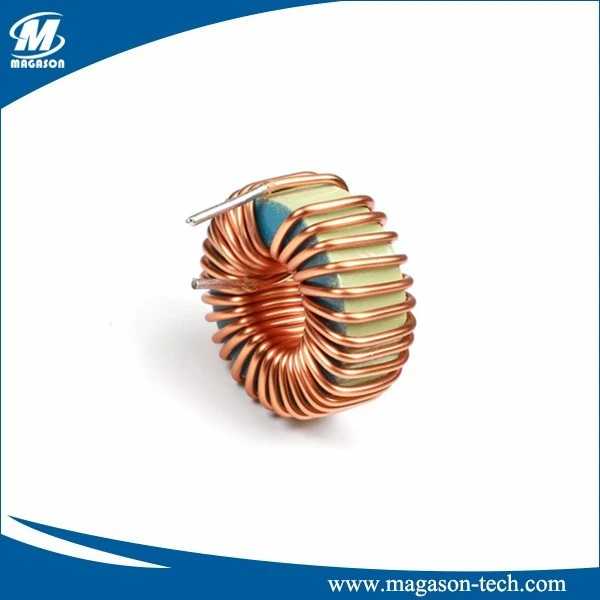

Прежде всего, давайте быстро разберемся, что такое тороидальный индуктор. Тороидальный индуктор представляет собой катушку с проволокой, намотанную на сердечник в форме пончика. Вы можете проверить нашТороидальный сердечник индуктораиТороидальный индуктор катушкидля получения более подробной информации о различных типах, которые мы предлагаем. Эти индукторы широко используются в различных электронных схемах из-за их превосходных магнитных свойств и компактных размеров.
Теперь поговорим о коэффициенте связи. Коэффициент связи, часто обозначаемый как k, является мерой того, насколько хорошо два индуктора магнитно связаны. Он находится в диапазоне от 0 до 1. Коэффициент связи 0 означает отсутствие магнитной связи между индукторами, а значение 1 указывает на идеальную связь.
Итак, как этот коэффициент связи влияет на характеристики тороидального индуктора? Ну, одним из ключевых аспектов, на которые это влияет, является индуктивность. Индуктивность тороидального индуктора напрямую связана с магнитным полем, создаваемым током, протекающим через катушку. При наличии хорошей магнитной связи (высокое значение k) силовые линии магнитного поля от одной части катушки могут эффективно связываться с другими частями катушки. Это приводит к более высокому значению индуктивности.
Например, в многовитковом тороидальном индукторе высокий коэффициент связи означает, что магнитный поток, генерируемый каждым витком, может легко взаимодействовать с другими витками. Это взаимное взаимодействие усиливает общее магнитное поле и, в свою очередь, увеличивает индуктивность. С другой стороны, если коэффициент связи низкий, магнитный поток одного витка плохо связывается с другими, и значение индуктивности будет ниже ожидаемого.
Другим важным фактором производительности является эффективность тороидального индуктора. Высокий коэффициент связи помогает снизить потери. Когда магнитная связь сильная, передача энергии между различными частями катушки более эффективна. Утечка магнитного потока за пределы сердечника меньше, а это значит, что меньше энергии тратится в виде тепла. Это имеет решающее значение в приложениях, где энергоэффективность является главным приоритетом, например, в источниках питания или радиочастотных цепях.
Допустим, вы используете тороидальный дроссель в импульсном источнике питания. Индуктор с высоким коэффициентом связи гарантирует, что большая часть энергии, накопленной в магнитном поле во включенном состоянии переключателя, будет передана на выход в выключенном состоянии. Это уменьшает рассеиваемую мощность в дросселе и повышает общую эффективность источника питания.
Коэффициент связи также влияет на частотную характеристику тороидального дросселя. В высокочастотных приложениях тороидальный индуктор с хорошей связью может более стабильно сохранять значение индуктивности в более широком диапазоне частот. Это связано с тем, что сильная магнитная связь помогает минимизировать влияние паразитной емкости и других высокочастотных явлений.
Например, в радиочастотных фильтрах тороидальный индуктор с высоким коэффициентом связи может обеспечить более стабильные характеристики фильтрации на разных частотах. Он может лучше изолировать нужные полосы частот и отклонять нежелательные сигналы, что приводит к более чистому выходному сигналу.
Однако добиться высокого коэффициента связи не всегда просто. Есть несколько факторов, которые могут на это повлиять. Материал сердечника является одним из наиболее важных факторов. Различные материалы сердечника имеют разные магнитные свойства, которые могут либо усиливать, либо уменьшать магнитную связь. Например, ферромагнитные материалы, такие как железо или феррит, могут обеспечить лучшую магнитную связь по сравнению с немагнитными материалами.
Техника намотки также играет решающую роль. Хорошо намотанная тороидальная катушка с равномерно расположенными витками и правильным направлением намотки может улучшить коэффициент связи. Если витки расположены слишком близко друг к другу или имеются неровности обмотки, это может привести к неравномерности магнитных полей и снижению коэффициента связи.
Физический размер и форма тороида также имеют значение. Тороид большего размера с правильным соотношением сторон может обеспечить лучшую магнитную связь. Это потому, что внутри ядра есть больше места для циркуляции и взаимодействия линий магнитного поля.
Теперь давайте поговорим о том, как все эти факторы сочетаются в реальных приложениях. В усилителях звука в цепи питания часто используются тороидальные дроссели. Индуктор с высоким коэффициентом связи может уменьшить пульсации напряжения в источнике питания, в результате чего получается более чистый и стабильный источник питания для усилителя. Это, в свою очередь, может улучшить качество звука за счет снижения шума и искажений.
В телекоммуникационном оборудовании тороидальные индукторы используются в радиочастотных цепях для согласования импедансов и фильтрации. Хорошо связанный дроссель может помочь оптимизировать согласование импедансов между различными компонентами, обеспечивая максимальную передачу мощности и лучшее качество сигнала.
Если вы ищете тороидальные индукторы и хотите воспользоваться преимуществами высокого коэффициента связи, мы вам поможем. Наша команда экспертов имеет многолетний опыт производства тороидальных индукторов с превосходными свойствами магнитной связи. Мы используем высококачественные материалы сердечника и передовые технологии намотки, чтобы обеспечить наилучшие характеристики наших индукторов.
Независимо от того, работаете ли вы над небольшим хобби-проектом или крупномасштабным промышленным применением, наши тороидальные индукторы могут удовлетворить ваши требования. Мы предлагаем на выбор широкий диапазон значений индуктивности, номинальных токов и физических размеров.
Если вы хотите узнать больше о наших тороидальных индукторах или у вас есть особые требования для вашего проекта, не стесняйтесь обращаться к нам. Мы всегда рады пообщаться и помочь вам найти идеальный индуктор для ваших нужд. Просто напишите нам сообщение, и мы свяжемся с вами как можно скорее. Давайте работать вместе, чтобы вывести ваши электронные разработки на новый уровень!
